冲击式破碎机

冲击式破碎机

产品亮点运行和磨耗成本低、结构新颖、运转平衡、能量消耗小、产量高。

进料粒度:35-60mm

生产能力:12-360t/h

应用范围:高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站、砂石料场等。

24小时免费咨询热线
0371-6777 2626

免费获取报价 免费获取报价

60s急速应答

30min技术答复

24h免费定制方案

冲击式破碎机介绍

冲击破全称为立式破碎机,是制砂机的别称。冲击式破碎机利用高速运动的破碎体对被破碎物料的冲击,和高速运动的物料向固定壁的冲击以及运动物料的互相冲击进行破碎。冲击式破碎机主要以动载荷进行破碎,效果比静载荷好。冲击式破碎机工作时,物料受到足够大的瞬时冲击,如果动荷超过疲劳极限即破碎,反复冲击物料可减少破碎时需要的应力。因此,高频冲击破碎功耗低、破碎比高、过粉碎少。

冲击式破碎机应用范围

冲击式破碎机是我公司研制的制砂破碎设备,是一种具有国际先进水平的制砂机。该产品被广泛用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原料、机制建筑砂、石料以及各种冶金、矿渣的破碎。

冲击破碎机物料适用范围

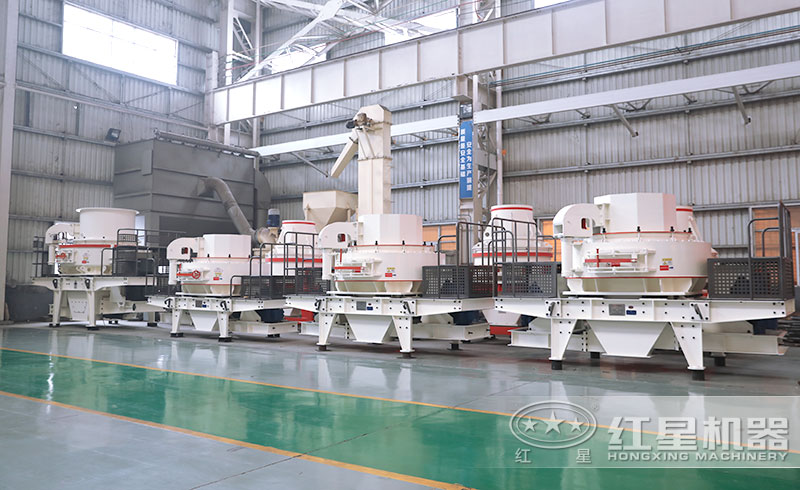

冲击式破碎机图片实拍

冲击式破碎机

冲击式破碎机侧面图

性能特点

1、结构简单合理,冲击式破碎功耗低、破碎比高,过粉碎少。

2、运转平稳、工作噪声小污染率小、高效节能、破碎效率高。

3、冲击破碎机受物料水分含量影响小,含水量可达8%左右。

4、叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

5、产品呈立式、堆积密度大,铁污染小。

冲击破碎机优势

工作原理

物料由进料处进入冲击破,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米每秒的速度从叶轮三个均布的流道内抛射出去,首先由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整个破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

冲击式破碎机

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 2P   37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 4P   55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 4P   110-150 1200-2000 55-100 3900×2000×3070 12600
型号规格 最大入料
(mm)
处理量
(t/h)
HX-06 35 12-30
HX-07 45 25-55
HX-09 50 55-100

相关案例

北京海淀建筑垃圾处理生产线
北京海淀建筑垃圾处理生产线

生产能力: 300t-450t

处理物料: 建筑垃圾

郑州荥阳石灰石破碎生产线
郑州荥阳石灰石破碎生产线

处理物料:石灰石

生产能力:470t/h
