圆锥破碎机

圆锥破碎机

产品亮点成品质量好、维修方便、处理能力强、经济可靠、配件寿命长。

进料粒度:65-300mm

出料粒度:3-60mm

生产能力:12-1000t/h

24小时免费咨询热线
0371-6777 2626

免费获取报价 免费获取报价

60s急速应答

30min技术答复

24h免费定制方案

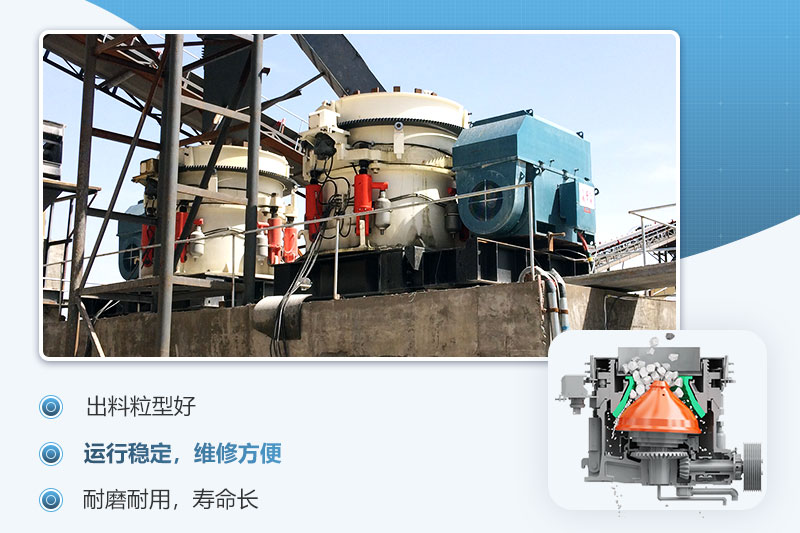

圆锥破碎机介绍

圆锥破碎机是在各类破碎机的基础上改进而来的新一代高效破碎设备,具有产量高、故障率低、易于操作等特点。圆锥破碎机根据原理和适用颗粒的不同可分很多种的型号,现已广泛应用于冶金、建材、公路、铁路、化学等领域。

圆锥破碎机视频

在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。本系列破碎机可分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机(圆锥破)三种,可根据用户不同需求选购。

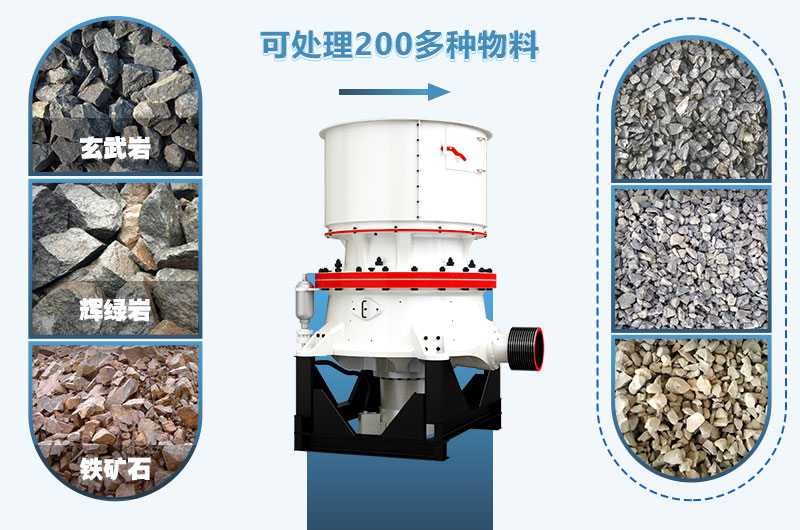

圆锥破碎机用途及应用范围

圆锥破碎机图片

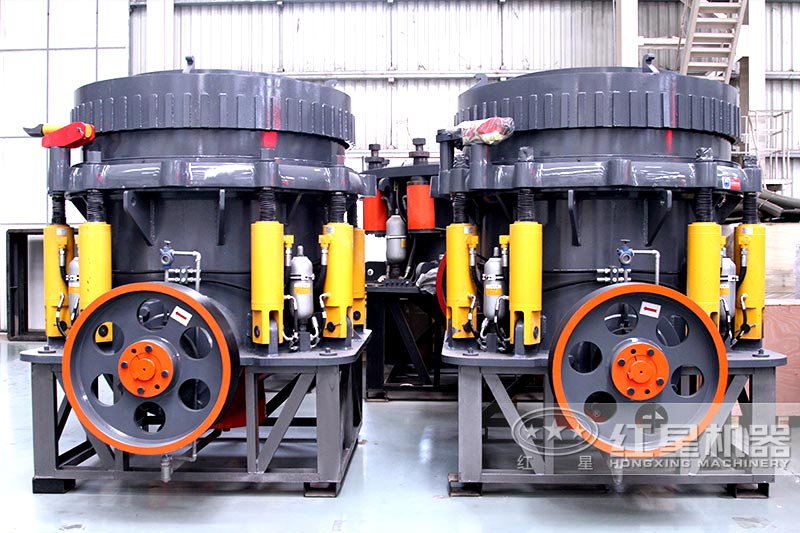

复合圆锥破碎机

红星复合式圆锥破碎机,带弹簧和液压

圆锥破碎机

液压圆锥破碎机,没有弹簧

单缸圆锥破碎机

单缸圆锥破碎机

性能特点

(1)成品质量好:圆锥破碎机采用特殊的粒间层压破碎破碎原理,使得破碎后的物料更加的均匀,产品粒型更好。另外,由于设备的破碎腔足够深,可实现物料的充分破碎,360度无死角。

(2)维修方便:圆锥破的结构设计的非常合理,而且所有的部件都有耐磨件作保护,所以设备本身的使用维护量非常少,维修起来也更加的方便。

(3)处理能力更大:圆锥破碎机将较高的转速冲程相结合,大大提高了设备的处理能力。

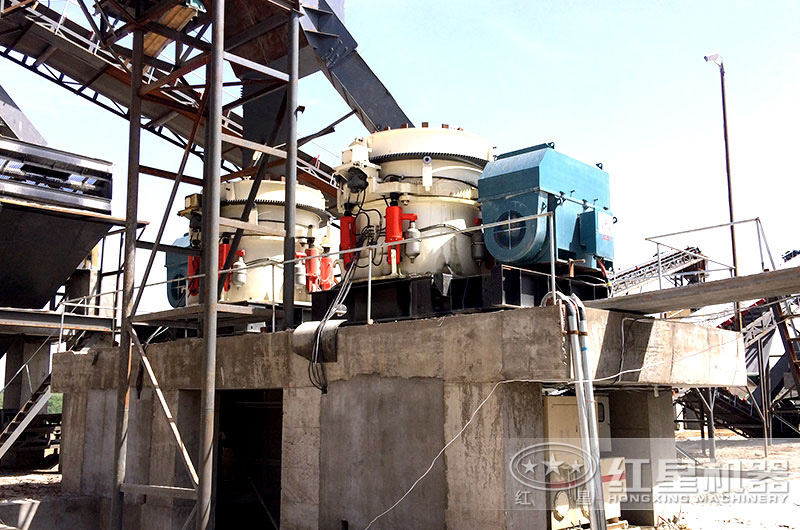

圆锥破碎机工作现场

红星圆锥破碎机客户安装现场

工作原理

圆锥式破碎机(圆锥破碎机)工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机(圆锥破)的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

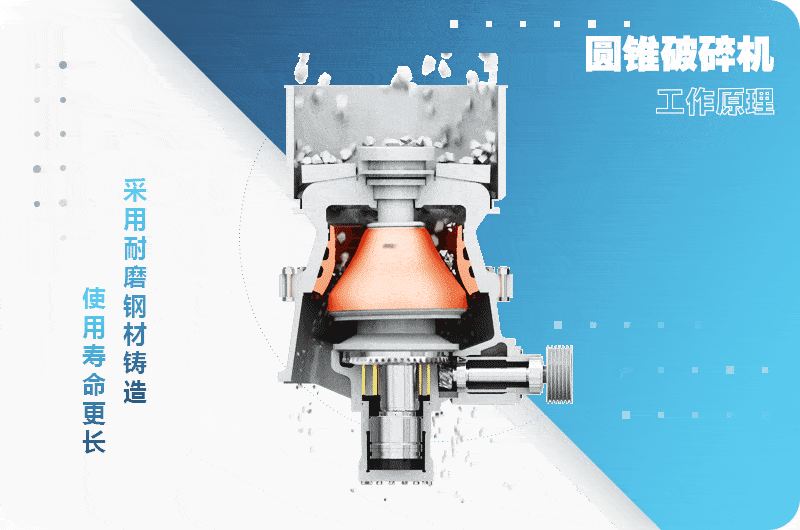

圆锥破碎机工作原理图

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200

相关案例

北京海淀建筑垃圾处理生产线
北京海淀建筑垃圾处理生产线

生产能力: 300t-450t

处理物料: 建筑垃圾

郑州荥阳石灰石破碎生产线
郑州荥阳石灰石破碎生产线

处理物料:石灰石

生产能力:470t/h
