风扫煤磨机

风扫煤磨机

产品规格:Φ2.2×4.4m-Φ3.8×7.25+3.5m

生产能力:8-43t/h

适用物料:煤块、矿料。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

风扫煤磨机是将煤块破碎并磨成煤粉的机械,是煤粉炉的重要辅助设备。按磨煤工作部件的转速可分为低速煤磨机、中速煤磨机和高速煤磨机,钢球煤磨机也是煤磨机的一种。其中,风扫煤磨机进料装置和出料装置具有以下优势:

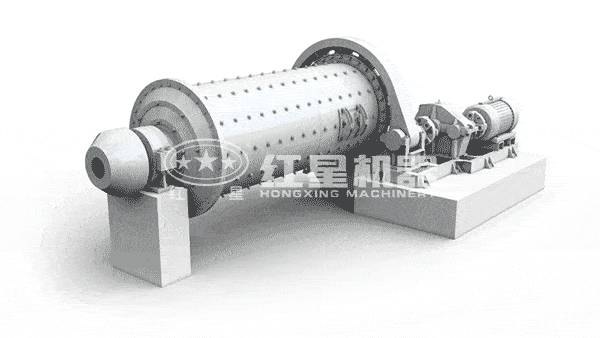

风扫煤磨机

风扫煤磨机

1.进料装置:物料经过进料装置而喂入磨内。进料装置由进料管,进风管,支架组成。本磨机的进料装置采用斜进风、斜进料的百叶窗式结构,使得进料更为顺畅。在进料装置中装有可以更换的衬板,在回转部分的接触处设有密封装置,以防冷风从此进入。进料进风管与支架之间可垫入调节垫片,以便必要时调整进料装置的中心高度。

2.出料装置:采用弯形管结构,风管内装有衬板以防磨损,它可以利用返料螺旋筒将不合格的粗粉再推回到粉磨仓进行粉磨,避免了磨机出渣及积尘,保证安全生产,减轻了环境污染和工人的劳动强度。另外,为了便于检查,在出料装置上安装了检查门。

性能特点

1、该设备采用优化支撑系统,改善润滑结构,减小系统阻力。

2、风扫磨机主轴瓦润滑采用液压油站,延长合金瓦使用寿命,使用空心轴节省了90%的润滑油。

3、磨机主轴承座采用冷却水循环装置,降低轴承的工作温度,避免因物料温度过高所引起的轴承寿命降低。

4、采用了新型材质衬板,增加耐磨性,延长衬板使用寿命,减少设备易损件更换次数。

5、减速机与小齿轮之间采用软连接,具有易平衡,对环境适应性强,不需润滑,具有较好的补偿两轴相对位移的性能。

6、风扫煤磨采用良好磨机配套减速机,承载能力强,可连续高载荷工作。

7、设备采用技术高控制系统,启动和传动平稳,获得好使用效果和好的经济效益。

风扫煤磨机作业现场

风扫煤磨机安装作业现场

工作原理

风扫磨煤机工作流程是原料经喂料设备由进料装载进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤被研磨的同时,细粉被通过磨内的热风,经由出料装置带出磨机,我厂生产的风扫磨机结构合理,粉磨效率高,是煤粉制备的理想设备。

风扫煤磨机作业原理

风扫煤磨处理物料示意图

项目 规格 (m) Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5
筒体转速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 18.3 16.9 17.5 16.4
生产能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 19-20 25-30 28-30 38-40
进料粒度(mm) <25 <25 <25 <25 <25 <25 <25 <25 <25 <25
研磨体装载量(t) 7.5 20 22 22.5 28 32 43 50 55 80
主减速机 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450
ZD70
MBY500
ZD80
MBY560
JDX560 JDX710 MBY800
主电动机(kw) 95 250 280 315 400 500 630 710 800 1250
总重量(t) 29 46 54 76 98 107 124 148 162 215
