锤式破碎机介绍
锤击式破碎机与传统的锤式破碎机大不相同,该破碎机是它的升级版,将整体的结构密封性加强,解决了破碎车间粉尘污染和机体漏灰的问题。并且与传统设备相比,具有设计造型美观、结构紧凑、易损件少、维修方便等优点,是升级换代产品。

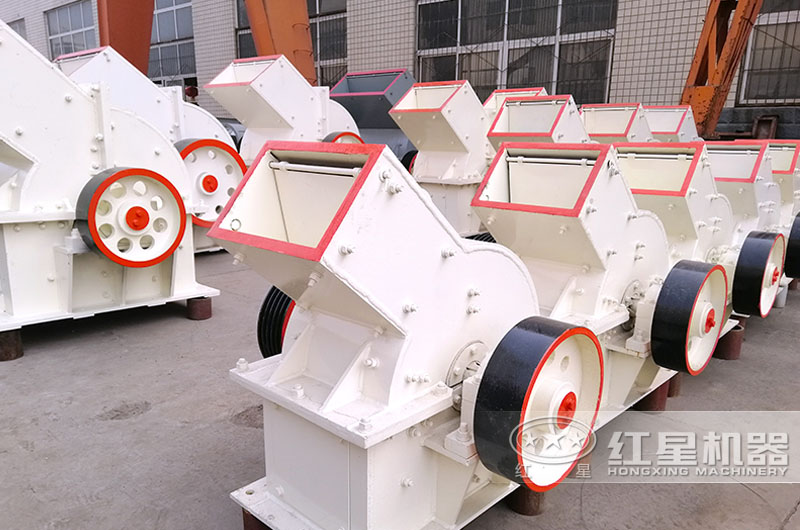

锤击式破碎机图片
锤式破碎机结构优势
1、锤体:锤击式破碎机锤体为整体铸造型。锤轴由破碎轴、锤体、锤头、密封件及紧固螺栓等组成,从而提高了作业效率,另外还安装了特殊的防松装置。
2、传动系统:锤击式破碎机传动系统由电动机、液力偶合器、减速器和弹性联轴器组成,减速器采用了单级圆锥齿轮传动减速器,传动简单,安全可靠,采用了两半轴弹性盘组成的对轮联轴器,这样便于拆装。
3、增设了4个起重螺栓:为方便调高,该锤击式破碎机增设了4个起重螺栓(每侧2个),同时转动起重螺栓,可将锤击式破碎机和主架抬起,即可进行装拆垫板的操作。
4、喷雾灭尘系统安全:喷雾灭尘系统在锤击式破碎机入料腔和出料腔各有一个,由方形水管上安装4个喷嘴构成,一端有接头可与井下高压供水接通,另一端用堵头堵严,防止漏水。

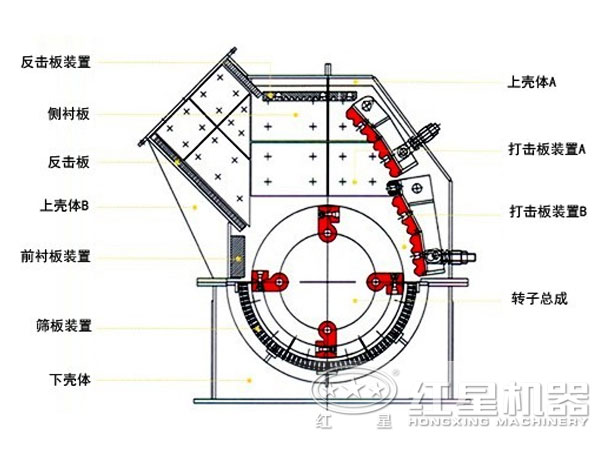

锤击式粉碎机的结构组成展示图
锤式破碎机性能特点
1、应用范围广泛,如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等,被破碎物料的抗压强度不超过150兆帕均可。
2、生产能力高,产品均匀,过粉现象少,单位产品能耗低。
3、锤击式破碎机具有结构简单,设备质量轻,操作维护容易等。
4、工作连续可靠,维护修理方便,易损零部件容易检修和拆换。

锤式破碎机可用于处理白云石、鹅卵石等多种物料的破碎作业
锤式破碎机工作原理
锤击式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨,直到破碎至所需出料粒度最后通过筛板排出机外。

锤式破碎机作业原理展示
锤式破碎机价格及厂家
红星机器生产的锤击式破碎机设备型号规格齐全,可以满足不同用户的生产需求,采用出厂价的形式,价格合理,售向全国各个地区,获得一致好评,如果有需求的可以拨打0371-67772626或点击 免费在线报价进行咨询,红星机器欢迎各界用户前来考察!
技术参数
锤式破碎机
规格 | 生产能力(m³/h)
| 电机功率 (kw) |
PCΦ400×300 | 3-10 | 4P 11KW |
PCΦ600×400 | 6-22 | 4P 22KW |
PCΦ800×600 | 10-40 | 6P 55KW |
PCΦ1000×800 | 15-50 | 8P 75KW |
PCΦ1000×1000 | 18-55 | 8P 90KW |
PCZ型重锤式破碎机
型号 | 转子直径×长度 (mm) | 进料口(长度×宽度) (mm) | 进料粒度 (mm) | 处理能力 (t/h) | 配用功率 (kw) | 外形尺寸 (mm) |
PCZ1308 | 1330×790 | 700×600 | ≤380 | 80-160 | 132 | 2880×2130×2390 |
PCZ1410 | 1400×1000 | 910×750 | ≤450 | 100-210 | 4P160/2×90 | 2830×2100×2485 |
PCZ1610 | 1600×1000 | 910×900 | ≤480 | 140-230 | 132×2 | 3370×2415×2750 |
PCZ1612 | 1600×1200 | 950×1000 | ≤500 | 230-350 | 160×2 | 3370×2613×2750 |
PCZ1615 | 1600×1500 | 1400×1000 | ≤550 | 280-550 | 200×2 | 3370×2925×2750 |
PCZ1716 | 1700×1600 | 1640×1300 | ≤600 | 500-850 | 250×2 | 3520×3000×3210 |
PCZ1720 | 1700×2000 | 1980×1300 | ≤650 | 600-1000 | 400×2 | 3670×3390×3330 |
PCZ1920 | 1900×2000 | 1850×1600 | ≤750 | 800-1500 | 500×2 | 3729×3300×4450 |
PCZ2225 | 2200×2500 | 2100×2300 | ≤1000 | 1500-3000 | 1250 | 4620×5380×4780 |
PCX型锤式整形破碎机
型号 | 转子直径×长度(mm) | 进料口 长度×宽度(mm) | 最佳进料粒度(mm) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸(长×宽×高(mm) |
PCX-0706 | 700×570 | 618×510 | ≤150 | 40-70 | 75 | 1950×1340×1480 |
PCX-0808 | 800×750 | 780×610 | ≤150 | 60-100 | 132 | 2280×1790×1570 |
PCX-0910 | 900×1000 | 1070×750 | ≤200 | 100-200 | 110×2 | 2600×2200×1940 |
PCX-1012 | 1000×1180 | 1315×900 | ≤200 | 180-300 | 132×2 | 2760×2430×2290 |
PCX-1213 | 1260×1280 | 1430×1010 | ≤250 | 250-350 | 160×2 | 3067×2622×2580 |
PCX-1216 | 1260×1490 | 1630×1010 | ≤250 | 350-500 | 200×2 | 3067×2832×2580 |
PCX-1220 | 1260×1950 | 2090×1010 | ≤250 | 450-700 | 220×2 | 3067×3380×2580 |
PCX-1622 | 1600×2150 | 2300×980 | ≤300 | 600-1200 | 315×2 | 4100×3500×3000 |
