螺旋分级机

螺旋分级机

水槽长度:≤3000-14300mm

螺旋直径:300-3000mm

适用物料:矿沙、细泥、矿砂等。

60s急速应答30min答复24h免费定制方案

立即咨询报您优价,供您参考对比

由我公司制造生产的分级机学名是螺旋分级机,分级机根据结构的不同可以分为单螺旋分级机、双螺旋分级机、沉没式螺旋分级机等。分级机的研发生产对于我国当前的矿石领域有着重要的作用,特别是对铝矿、铜矿等的选矿作业中有着明显的效果,是重要的选矿设备之一

螺旋分级机图片

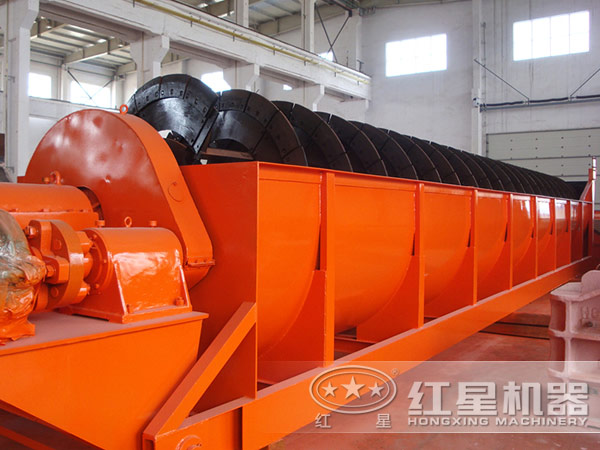

单螺旋分级机

单螺旋分级机

双螺旋分级机

双螺旋分级机,产量更大

分级筛和筛分机的详解

分级筛主要有:传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。该筛分机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。

螺旋分级机结构

螺旋分级机组成结构展示

性能特点

(1)使用范围广,广泛使用于选矿厂中来分级矿砂和细泥,具有结构简单、工作可靠、操作方便等优势。

(2)河南红星机器生茶的螺旋分级机采用变频控制技术,采用变频控制技术,操作更便捷,粉尘少污染,环保。

(3)生产效率高,设备运转过程中,分级轮无磨损,分级轮使用寿命比其它卧式、立式提高5~8倍,生产效率高,节能。

(4)技术技术高,工艺简单,采用国内外技术高的技术研发的螺旋分级机,其工艺简单,处理效率比较高。

工作原理

螺旋分级机图
螺旋分级机作业原理展示

螺旋分级机工作原理:分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

技术参数

型号螺旋直径(mm)水槽长度(mm)螺旋转速(r/min)处理量(t/d)电动机功率(kw)外形尺寸(mm≤)总重(t)
按返砂按溢流传动用升降用
FG-3300300012-3080-150201.1----385049011400.7
FG-550045008-12.5135-210321.1----543068014801.9
FG-775055006-10340-570653----672098018203.1
FG-10100065005-8675-10801105.5----7590124023804.9
FC-108400675-1080857.5----9600124026806.2
FG-12120065004-61170-18701557.52.28180157031108.5
FC-1284001170-18701207.52.2103701540392011.0
2FG-1265002340-3740310154.482302790311015.8
2FC-1284002340-3740240154.4103702790392017.6
FG-15150083004-61830-27402357.52.2104101880408012.5
FC-15105001830-27401857.52.2126701820489016.8
2FG-1583002280-5480470154.4104103390408022.1
2FC-15105002280-5480370154.4126703370489030.7
FG-20200084003.6-5.53290-594040011-153107902530449020.5
FC-20129003210-594032011-153156102530534028.5
2FG-2084007780-1188080022-306110004600449035.5
2FC-20129007780-1188064022-306157604600564048.7
FG-24240091303.676800580153116502910497026.8
FC-2414130680049018.54165802930719041.0
2FG-249130136001160306127105430569045.8
2FC-241413013700910378177105430800067.9
2FG-303000125003.2233001785408160206640635073.0
2FC-3014300233001410--------17091----868084.8
