螺旋洗砂机

具有结构简单、运行平稳、洗砂干净、产量高等显著特点。

轮斗直径:2200-3500mm

生产能力:15-200t/h

适用物料:河沙、人工砂等中细粒度、粗粒度物料的洗选。

全国统一销售热线:0371-6777 2626

在线咨询

扫码拨打

60s急速应答 30min答复 24h免费定制方案

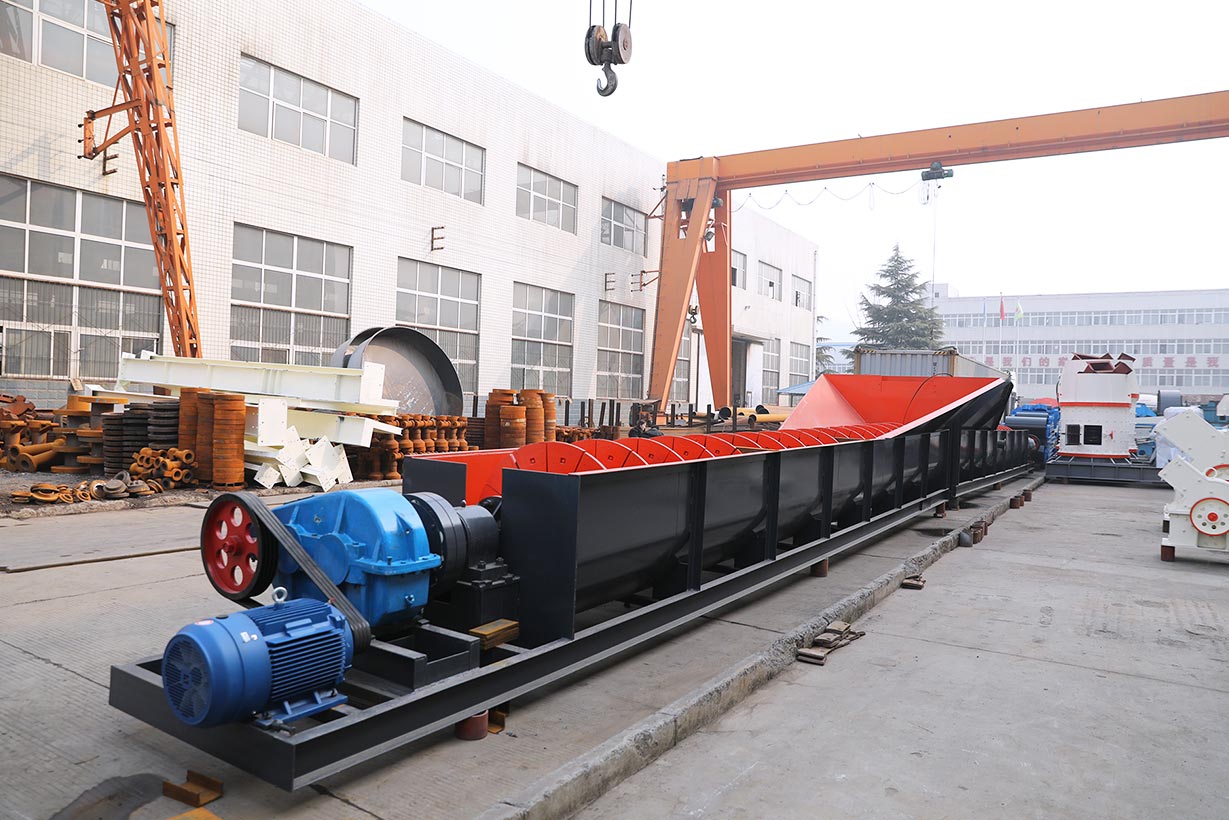

螺旋洗砂机

设备特点 设备参数 客户案例 留言咨询

螺旋洗砂机是红星机器研发生产的新型洗砂设备,也称为螺旋洗石机,该洗砂机设备是利用螺旋叶片的推进作用清洗泥土,该洗砂机相比轮式洗砂机洗净度更高,对于石料的清洗效果也非常好。红星机器的这款螺旋洗砂机结构简单、运行平稳、产量高,可以广泛的用于建筑工地、石料场、玻璃厂、电站、混凝土制石及电工地等部门中。

性能特点

(1)密封性能好

洗石机采用了新型、有效的密封设计,使设备磨损少,经久耐用,有效地减少了粉尘污染,保护了环境。

(2)结构新颖,清洗效果好

新颖的密封结构、全封闭的油浴式传动装置、可调式溢流堰板,确保了该系列产品高效、耐用,清洗、脱水效果好,细粒产品保持稳定。具有结构简单、运行平稳、洗砂干净、产量高等显著特点。

(3)故障率少

螺旋洗砂机在工作时,叶轮传动轴承装置与水和受水物料隔离,大大避免了轴承因浸水、砂和污染物导致损坏的现象发生。

螺旋洗砂机

工作原理

螺旋洗砂机是一个倾斜安装的洗砂槽,矿浆由槽的上方给入,粗重颗粒沉入槽底,由螺旋输送到槽的上端排出,成为返砂。如与磨矿机构成闭路时,则返砂进入磨砂机再磨;细、轻颗粒随矿浆流通过槽的下端溢流排出,达到分级的目的。螺旋洗砂机主要适用于水电、建材、冶金等行业进行的除杂、分级、洗选等作业。

螺旋洗砂机结构图

螺旋洗砂机结构图,1皮带轮,2电机,3驱动支持,4出料口,5螺旋桨叶,6螺旋固定座,7主机机架,8壳,9主轴,10轴承座,11减速装置,12皮带

该设备工作时,机器转子采用中心结构,螺旋叶片安装在中心轴上,由减速器连接到中心轴上进行工作。设备借助固体颗粒的比重不同,因而在液体中沉降的速度不同的原理,进行机械分级的一种洗选设备。

螺旋洗砂机(洗石机)使用安全规则:

1、洗石机在启动前先用手旋转转子,检查机器各部有无异常现象。

2、螺旋洗砂机使用单位应根据现场具体情况,在三角皮带上安装防护设备后,才能运转。

3、洗石机运转时不可进行修理及清理工作,严禁开机检修。

4、不得加入超过规定尺寸之料石。

5、机器应按固定方向旋转,不得反向旋转。

6、在螺旋洗砂机运转时,如发现有不正常的振动或响声时,应立即停止加料,待箱内物料排尽后,立即停止电机,停机检查,排除故障后,才能继续运转。遇紧情况先停止电机,在开机前必须清除腔内物料,空载启动。

7、洗石机工作场地不应堆放杂物,并必须有足够的光线的照明设备。螺旋洗石机也就是我们常说的螺旋洗砂机,所以螺旋洗石机只是其中的一种,以下对其用途、工作原理、型号及生产厂家进行简单说明。

螺旋洗砂机生产车间

螺旋洗砂机生产车间

 螺旋洗砂机(洗石机)用途

螺旋洗石机主要应用于砂石厂,预制厂,建筑工地及水电工地大量用砂石的脱泥筛选作业,也可用于矿石选别作业,能处理0-30mm以内的物料,可把物料上的泥土、灰粉等分洗成清洁的物料。

螺旋洗砂机---洗沙现场

 螺旋洗石机生产厂家

河南红星机器作为良好的洗石机、制砂机生产厂家,生产的该设备种类很多,制造工艺成熟,洗选效果显著,并且于用户来讲,选择范围更广,质优价优,是具有很高的性价比选择。欢迎客户 点击咨询价格或者前来免费参观,进行试机等。

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
