石油焦烘干机

石油焦烘干机

生产能力:1.9-76.0t/h

产品规格:直径Φ0.8-3m,长度8-15m

适用物料:各种石油焦、脱硫石膏、矿石、矿渣、煤泥等。

60s急速应答30min答复24h免费定制方案

立即咨询报您优价,供您参考对比

石油焦是以原油经蒸馏后的重油为原料,通过高流速和500℃±1℃加热炉的炉管,使裂解和缩合反应在焦炭塔内进行,再经生焦到一定时间冷焦、除焦生产出来的。石油焦烘干机是我公司针对石油焦等物料研制生产的专用烘干设备,热效率高,干燥效果好。

石油焦烘干机

结构部件

石油焦烘干机主要是由进料机、回转滚筒、热源、带式出料机、卸料器、引风机等构成,需要被烘干的石油焦炭主要在出料区、倾斜扬料板区、清理区、导料区烘干,可一次性将含水90%以上的物料烘干至成品。

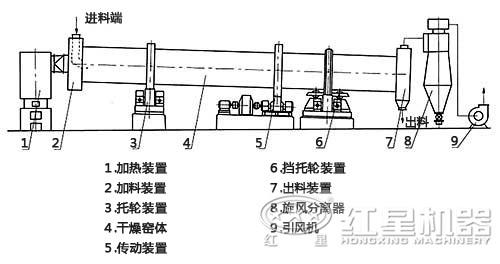

石油焦烘干机结构图

性能特点

1、组合扬料板

根据物料在石油焦烘干机内干燥过程中物性的变化,采用多种结构的组合扬料板,使物料在筒内形成均匀的料幕,与热烟气进行充分的传热和传质,从而使其单位容积蒸发强度达40~80kg/m3.h,蒸发强度较传统烘干机提高50~100%。

2、调心托轮装置

石油焦烘干机使用不同于传统烘干机托轮的轴承,托轮与轮带自约束保持线接触,摩擦面接触更宽泛均衡,保证了托轮与轮带的使用寿命,增强了筒体运转的稳定性,并适当减少托轮间夹角,减少运转阻力,降低电耗。

3、合理调整转速

根据干燥物料的理化性能不一,干燥的停留时间有所区别,设计采用合理转速运行,充分保证烘干质量,一般配用电磁调速或变频调速电机。

4、收尘尾罩设计

根据不同干燥物料的要求,石油焦烘干机扩腔设计尾罩和改变尾气流向,让尾罩起到初级收尘作用,大大减少了后续收尘器的收尘压力。

5、新型密封装置

石油焦烘干机的前后密封圈借鉴了回转窑的密封装置工艺,由迷宫装置组成,耐温耐磨,密封效果好,使用寿命长,安装维护便利。

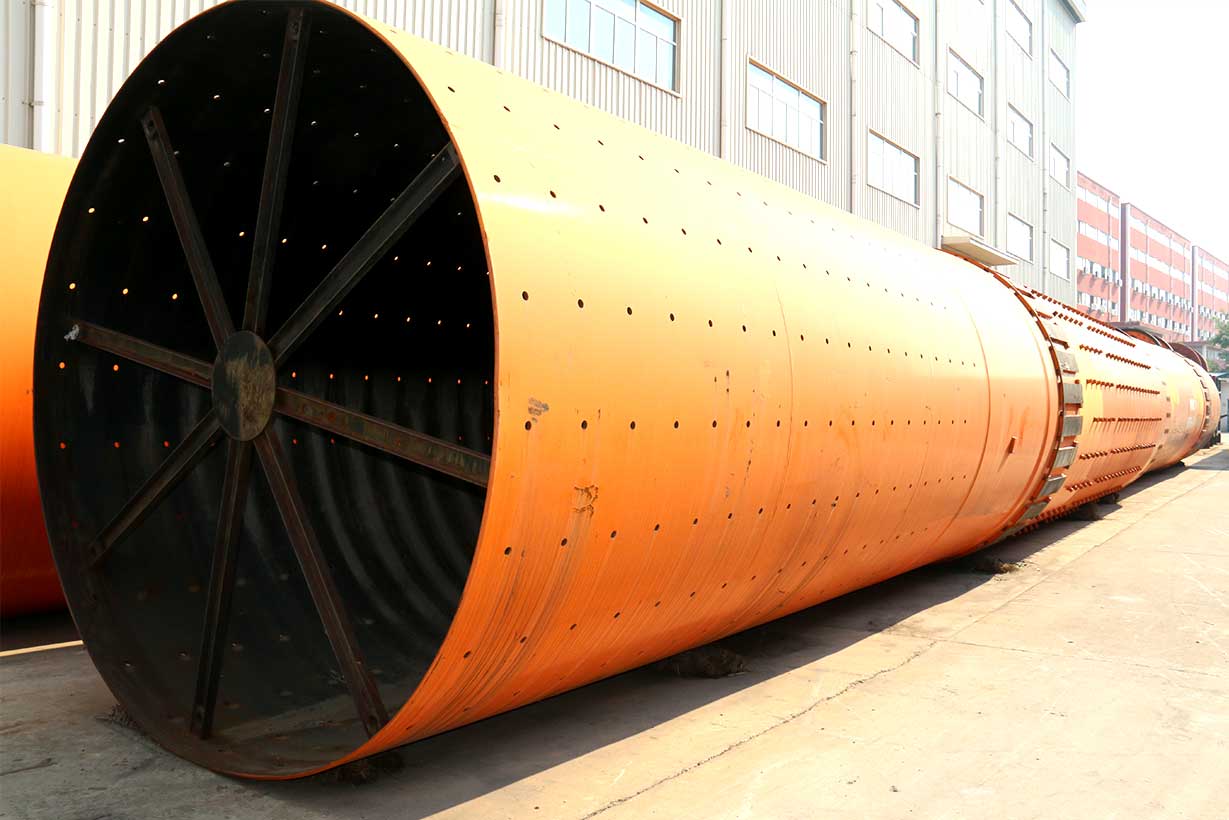

红星石油焦烘干机

工作原理

石油焦烘干机并不是水平放置的,而是与水平线略成倾斜角,石油焦物料从较高的一端加入,而载热体由低端加入,物料在离心力的作用下会向下运动,与载热体成逆流接触,有些载热体会随着物料而向下流动。当筒体转动时,物料会在重力的作用下向筒体下端流动。湿物料在筒体内向前移动过程中,会得到载热体的热量,得以烘干。烘干的物料在抄板和热气流的作用下,流至石油焦筒体另一端排出。

厂家报价

红星机器是一家生产烘干机设备的厂家,我们的石油焦烘干机型号规格齐全,并且报价经济实惠,有需求的用户可以咨询0371-67772626,红星欢迎各界用户前来咨询考察!

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.09.01.9-2.43-5700-8007.59
Φ1.2×1011.32.4-3.03-5700-8007.511
Φ1.5×1221.24.5-5.73-5700-8001518.5
Φ1.5×1424.75.3-6.63-5700-8001519.7
Φ1.5×1526.55.7-7.13-5700-8001520.5
Φ1.8×1230.56.5-8.13-5700-80018.521.5
Φ1.8×1435.67.6-9.53-5700-80018.523
Φ2.2×1245.69.7-12.23-5700-8002233.5
Φ2.2×1453.211.4-14.23-5700-8002236
Φ2.2×1660.813.0-16.23-5700-8002238
Φ2.4×1463.313.5-16.93-5700-8003745
Φ2.4×1881.417.4-21.73-5700-8003749
Φ2.4×2090.419.3-24.13-5700-8004554
Φ2.4×2299.521.2-26.53-5700-8004558
Φ2.6×24127.427.2-34.03-5700-8005573
Φ3.0×20141.330.1-37.73-5700-8007585
Φ3.0×25176.637.7-47.13-5700-8007595
Φ3.2×2520142.9-53.63-5700-80090110
Φ3.6×2828560.8-76.03-5700-800160135

间接传热烘干机

    筒径×筒长   项目外筒内径(mm)内筒内径(mm)筒体长度(m)筒体容积(m³)筒体斜度扬料板型式最高进气温度(℃)外形尺寸(m)
Φ1.5×15m15005001520.273-5%升举式85016.2×2.7×2.7
Φ1.5×17m1722.9718.2×2.7×2.7
Φ1.5×19m1925.6820.0×2.9×2.9
Φ1.8×21m18006502135.913-5%升举式85022.5×2.7×2.7
Φ1.8×23m2339.3324.5×2.9×2.9
Φ1.8×25m2542.7526.5×2.9×2.9
Φ2.2×21m22008002158.103-5%升举式850----
Φ2.2×23m2363.61
Φ2.2×25m2569.15
