pe颚式破碎机_pe破碎机

作者:红星机器 发布时间:2016-07-27 09:09:15更新时间:2016-07-27 09:09:15

pe颚式破碎机介绍

pe颚式破碎机简称pe破碎机,pe颚式破碎机是颚式破碎机系列的一种,pe颚式破碎机适用于物料的粗碎,广泛应用于矿石破碎、铁路、高速公库、能源、水泥、化工、建筑等行业,其排料粒度大小可调节,破碎规格多样化。

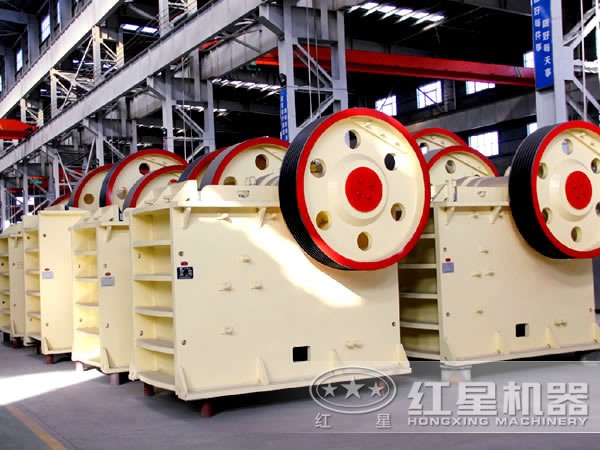

pe颚式破碎机

pe颚式破碎机

pe颚式破碎机主要部件

1、机架:pe破碎机机架是上下开口的刚性框架,用以支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优良铸铁代替铸钢。

2、颚板:pe颚式破碎机颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

3、传动件:偏心轴是pe破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。

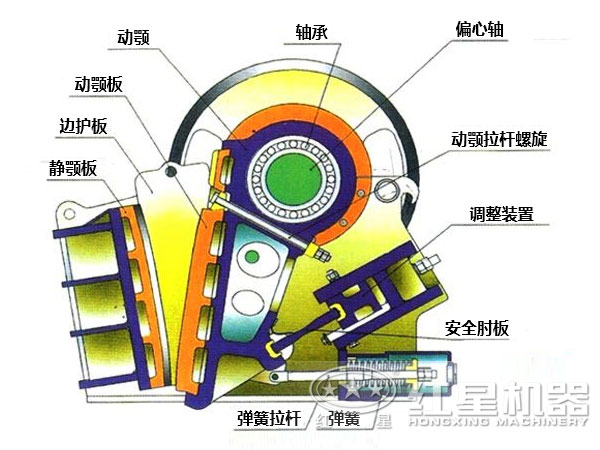

pe颚式破碎机结构图

pe颚式破碎机工作原理

pe颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎腔,颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心住,此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。

pe颚式破碎机工作时,活动鄂板对固定鄂板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两鄂板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出。

pe破碎机技术参数

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同
