陶粒砂回转窑

陶粒砂回转窑

产品规格:Φ2.5×40m-Φ6.0×95m

生产能力:180-10000t/d

适用物料:陶粒砂、煅烧水泥熟料、冶金行业焙烧、耐火材料焙烧

60s急速应答30min答复24h免费定制方案

立即咨询报您优价,供您参考对比

陶粒砂俗称石油支撑剂,是一种陶瓷颗粒产品,陶粒砂的生产主要靠回转窑烧制而成,陶粒回转窑是对各种物料进行锻烧的回转圆筒设备,它广泛应用于黑色冶金、有色冶金、化工、建材、非金属矿、耐火材料、造纸、环保等行业,性价比高,是理想的煅烧设备,备受欢迎。

陶粒砂回转窑

设备结构

陶粒砂回转窑由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封,窑尾装有轴向接触式密封装置,保证了密封的可靠性。窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。

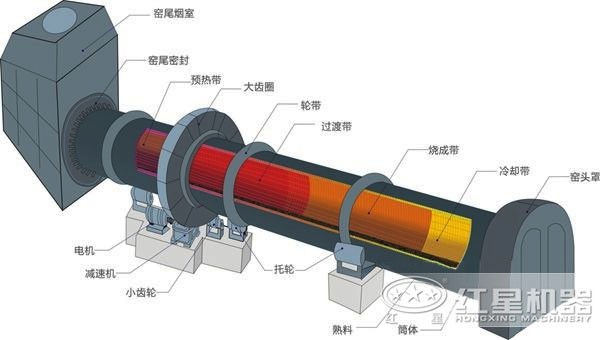

陶粒砂回转窑结构图

性能特点

1、陶粒砂回转窑温度自动控制、超温报警,二次进风余热利用,窑衬寿命长。

2、陶粒砂回转窑技术高的窑头窑尾密封技术及装置,运行稳定、产量高等显著特点。

3、陶粒砂回转窑结构简单,具有单位体积高,窑炉寿命长,运转率高,操作稳定,传热效率高,热耗低等。

工作原理

陶粒砂回转窑在工作过程中,生料粉从窑尾筒体先端的下料管喂入窑筒体内,由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚,又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成熟料后从窑筒体的底端卸出,进入冷却机。燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料交换过程中形成的热空气,由窑进料端进入窑系统,最后由烟囱排入大气。

陶粒砂回转窑原理图

技术参数

产品规格
(m)
窑体尺寸电机功率
(kw)
总重量
(t)
备注
直径(m)长度(m)斜度(%)产量
(t/d)
转速
(r/min)
Φ2.5×402.5403.51800.44-2.4455149.61
Φ2.5×502.55032000.62-1.8655187.37
Φ2.5×542.5543.52800.48-1.4555196.29窑外分解窑
Φ2.7×422.7423.53200.10-1.5255198.5------
Φ2.8×442.8443.54500.437-2.1855201.58窑外分解窑
Φ3.0×453453.55000.5-2.4775201.94------
Φ3.0×483483.57000.6-3.48100237窑外分解窑
Φ3.0×603603.58000.3-2100310------
Φ3.2×503.550410000.6-3125278窑外分解窑
Φ3.3×523.3523.513000.266-2.66125283预热分解窑
Φ3.5×543.5543.515000.55-3.4220363预热分解窑
Φ3.6×703.6703.518000.25-1.25125419预热发电窑
Φ4.0×56456423000.41-4.07315456预热分解窑
Φ4.0×604603.525000.396-3.96315510预热分解窑
Φ4.2×604.260427500.41-4.07375633预热分解窑
Φ4.3×604.3603.532000.396-3.96375583预热分解窑
Φ4.5×664.5663.540000.41-4.1560710.4预热分解窑
Φ4.7×744.774445000.35-4630849预热分解窑
Φ4.8×744.874450000.396-3.96630899预热分解窑
Φ5.0×74574460000.35-4710944预热分解窑
Φ5.6×875.68748000Max4.238001265预热分解窑
Φ6.0×95695410000Max5950×21659预热分解窑
