铁矿石回转窑

铁矿石回转窑

产品规格:Φ2.5×40m-Φ6.0×95m

处理能力:1-3000t/h

适用物料:铁矿石、水泥、黏土、石灰石、矿渣、污泥、危险废物、垃圾、金属矿石等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

铁矿石是钢铁生产企业的重要原材料,铁矿石回转窑可以对铁矿石进行煅烧,达到工业企业所需的原料。铁矿石回转窑以其优良的性能,应用的广泛受到了广大客户的欢迎。

铁矿石回转窑

主要结构

1、窑头部分

窑头是铁矿石回转窑出料部分,直径大于回转窑直径,通过不锈钢鱼鳞片和窑体实现密封,主要组成部分有检修口、喷煤嘴、小车、观察孔等部分构成。

2、窑体部分

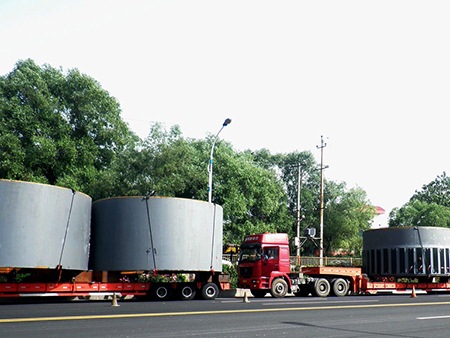

它是铁矿石回转窑的主体,通常有30~150米长,圆筒形,中间有3~5个滚圈。筒体多由工厂加工成3~10段,由大型卡车运输到目的地后焊接而成。其中滚圈部分由钢水浇铸而成,滚圈部分窑体由于承重所以比其他部分窑体钢板稍厚。支撑拖轮,也是窑体的一部分和滚圈对应与地基相连,是整个回转窑的承重支柱。通常一组托辊,由两个托辊和两个挡轮组成。回转窑在正常运转时里面要铺上耐火砖。

3、窑尾部分

窑尾部分也是铁矿石回转窑的重要组成部分,在进料端形状类似一个回转窑的盖子,主要承担进料和密封作用。

性能特点

1、结构好。铁矿石回转窑结构简单,单位体积高,技术高的窑头窑尾密封技术及装置,密封性好,进而生产效率 。

2、技术技术高。设备采用国内外技术高的液压挡轮装置,采用计量精度很高的计量柱塞泵,高精度的调速阀和接触式石墨块密封装置等。

3、使用时间长。窑炉寿命长,温度自动控制,二次进风余热利用,窑衬寿命长,有利于设备的长效作业。

4、生产效率高。铁矿石回转窑运转率高,传热效率高,运行稳定,处理量大,生产能力受到肯定。

工作原理

1、铁矿石回转窑回转窑设备由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。

2、窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。

3、传动部分除设置主传动外,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。

4、工作温度达到(950℃~1050℃)之间煅烧超细高岭土,对铁矿石进行运转的过程,然后根据物料的多少调节温度的高低,最终达到自己想要的目标。

铁矿石回转窑

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
