河南石灰回转窑技术参数|回转窑结构组成

作者:红星机器   时间:2016/4/28 8:25:32

如果您正在寻找相关产品或有其他任何问题,可随时拨打 电话热线,或点击下方按钮与我们在线交流。(24小时服务!)

全国销售热线:0371-6777 2626

扫码拨打

索取优惠报价 在线留言

石灰回转窑是活性石灰生产线上的主要设备,煅烧机理技术高,设备自动化程度深,生产出来的成品活性度满足工艺要求,创造的经济效益也很显著,以下红星介绍一下河南石灰回转窑技术参数和结构组成,方便用户进行选购。

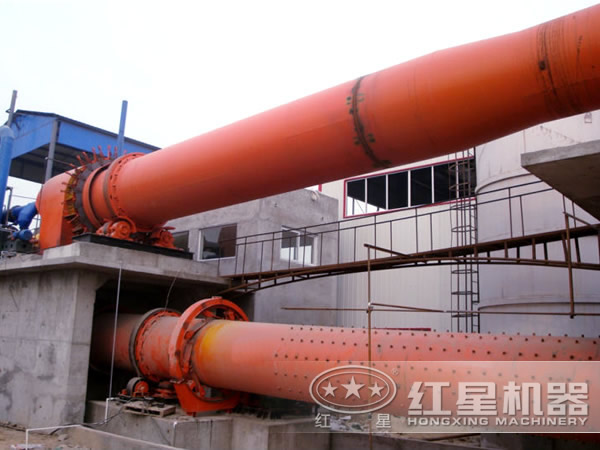

石灰回转窑

石灰回转窑结构组成

石灰回转窑

石灰回转窑属于回转圆筒类设备,一般由九部分组成,包括筒体与窑衬、换热装置、滚圈、支承装置、传动装置、窑头罩、燃烧器、窑尾罩、喂料设备等组成,筒体内有耐火砖衬及换热装置,以低速回转。在进行煅烧时,物料与热烟气一般为逆流换热,物料从窑的先端加入,由于筒体倾斜安装,在回转时,窑内物料在沿周向翻滚的同时沿轴向移动,燃烧器在低端喷入燃料,烟气由先端排出。物料在移动过程中得到加热,经过物理与化学变化,成为合格产品从低端卸出。

石灰回转窑技术参数

对于石灰回转窑,衡量其好坏的很大一个参考标准就是回转窑的基本参数,包括直径(筒体内径),长度,安装斜度,转速,产能,热耗以及所需传动功率,以下是河南红星机器生产的石灰回转窑基本参数表,用户可以进行参考。

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑

河南红星机器生产的石灰回转窑质量很好,使用寿命长,并且煅烧成品质量优于,整体运行稳定,承载能力强,型号齐全,并且对于活性石灰生产线全套设备配置和设计等也能进行承包,有需要了解的用户可免费咨询设备价格、设备型号等。
